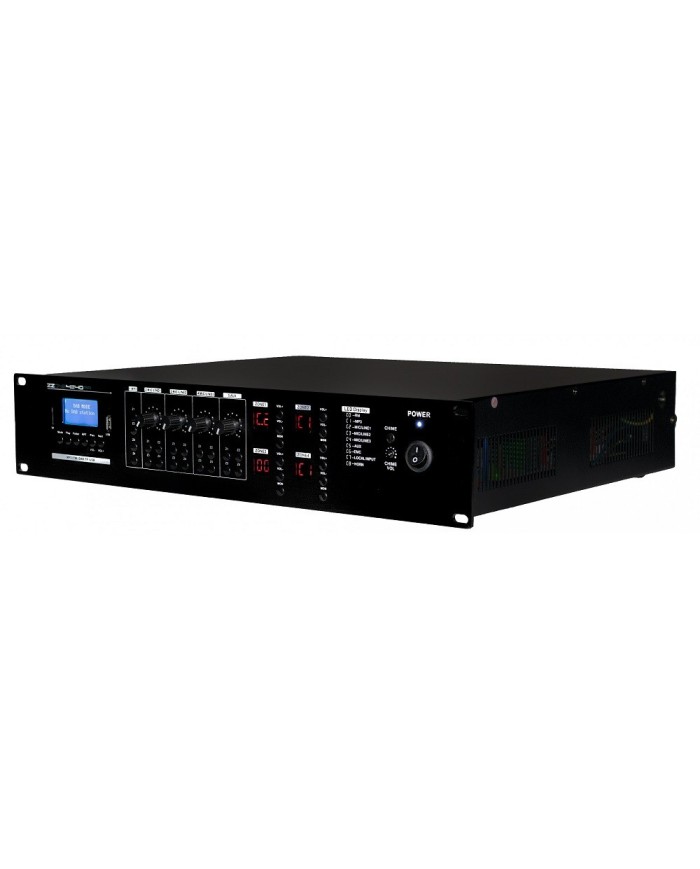

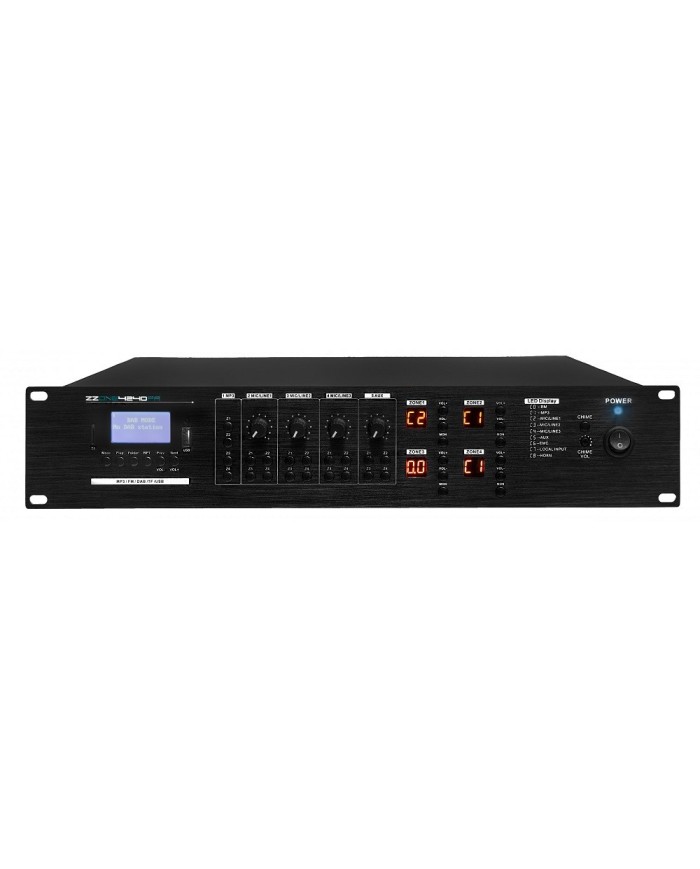

ZZIPP - Amplificatore 4 zone indipendenti lettore usb/bt/fm ZZONE4240PA

Amplificatore mixer da 240W a 4 zone completamente indipendenti.

Ampli/mixer a matrice 4 x 240W con lettore multimediale integrato USB + SD card, connettività Bluetooth, alimentazione Phantom, radio FM + DAB.

Integra 4 amplificatori da 100 V e 8-16 Ω in un’unica unita, quindi può essere utilizzato come amplificatore mixer commerciale a 4 zone.

Livello di priorità di ingresso da alto a basso: Mute, EMC, e microfono di paging remoto ad altri ingressi.

Può adottare le sorgenti musicali indipendenti per le 4 zone a volumi separati!

Fino a 6 microfoni remoti con collegamento all’amplificatore tramite cavo CAT6.

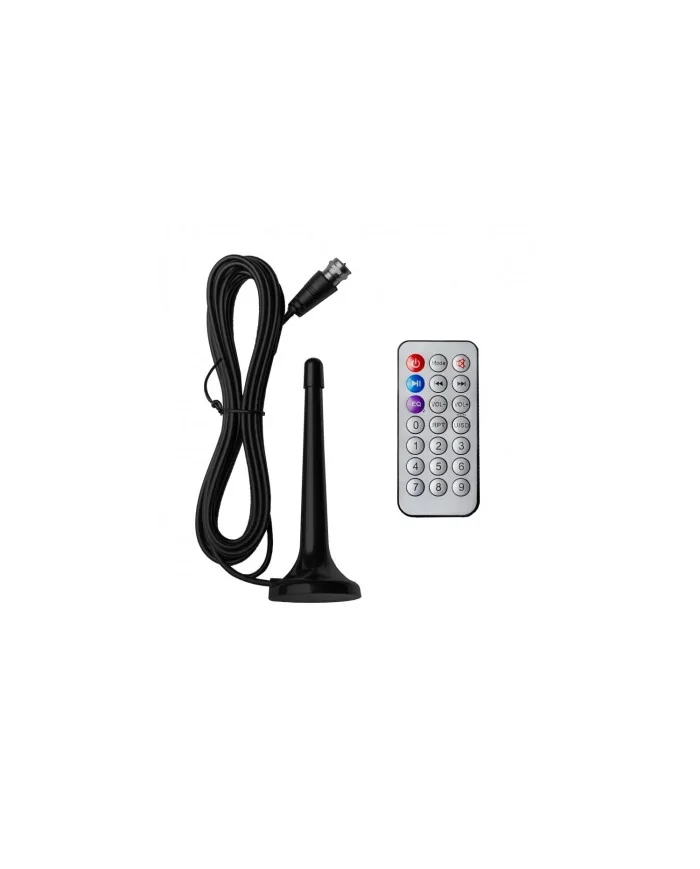

Telecomando e antenna con lunghezza cavo di 3 metri inclusi.

Descrizione funzioni:

• Amplificatore Mixer a Matrice 4×4 con 4 uscite da 240W
• Matrice con 3 sorgenti audio e un ingresso EMC distribuita su 4 zone altoparlanti.
• Lettore MP3/FM/Bluetooth integrato, 3 ingressi Mic/Linea, 1 ingresso Aux e ingresso di silenziamento EMC.
• Supporta altoparlanti a 100V e a impedenza compresa tra 8 e 16 Ohm.
• Integra due amplificatori 100V e 8 Ohm in un’unica unità: può essere utilizzato sia come amplificatore stereo mixer che come amplificatore commerciale a 4 zone.
• 4 uscite indipendenti con attenuazione del volume per ogni zona.
• 3 ingressi Mic/Linea, 1 ingresso Aux e un lettore audio integrato assegnabile a ciascuna delle 4 zone in modo indipendente.
• 3 ingressi Mic/Linea commutabili con alimentazione phantom +48V su connettori COMBO XLR bilanciati.
• Ogni ingresso (3 Mic/Linea + 1 Aux) con controllo indipendente di bassi e alti.
• Ingresso di silenziamento remoto per emergenze.
• Priorità degli ingressi, dal più alto al più basso: Silenziamento remoto, EMC, Mic1, microfono di chiamata remoto, altri ingressi.
• Possibilità di collegare fino a 6 microfoni remoti tramite cavo CAT6.
• Collegamento fino a 4 pannelli di controllo remoto tramite cavo CAT6.
• Protezioni integrate contro cortocircuito, clipping, sovraccarico e surriscaldamento.

Specifiche tecniche:

• Potenza: 4 x 240 W
• Consumo energetico: 1150 W
• 3 sorgenti e matrice di ingresso EMC distribuite su 4 zone altoparlanti
• Uscite speaker: 4 zone di uscita, 100V e 8–16 Ohm
• Ingressi: 3 x MIC 10mV; Linea 150-470mV, 10 KΩ, Aux RCA sbilanciato
• Uscita linea: 0,775 (0 dBV)
• Matrice di lettore audio integrato
• Risposta in frequenza: 70-20KHz
• Protezioni: Cortocircuito, clip, sovraccarico e protezione contro l’alta temperatura
• Telecomando e antenna inclusi
• THD: <0,1%
• Rapporto segnale/rumore: >80 dB
• Alimentazione: 230 V CA, 50-60 Hz
• Alimentazione Phantom
• Telecomando incluso
• Dimensioni (L x A x P): 48 × 9,4 x 40 cm
• Dimensioni con antenna (L x A x P): 48 × 9,4 x 44,5 cm
• Peso: 7,4 Kg

Note per l'installazione

Per collegare diffusori a tensione costante 100V, è necessario connettere l’uscita della zona selezionata al primo diffusore della linea utilizzando un cavo per altoparlanti meglio se a doppio isolamento, con sezione adeguata a supportare la corrente corrispondente alla potenza complessiva erogata dall’amplificatore.

Il terminale “100V” dell’amplificatore deve essere collegato al polo positivo (+) del primo diffusore, mentre il terminale “COM” va collegato al polo negativo (–). Gli eventuali diffusori successivi vanno collegati in parallelo, mantenendo la corretta polarità: tutti i terminali positivi tra loro e tutti i terminali negativi tra loro, come illustrato negli schemi tipici di collegamento.

Un sistema di diffusione a linea 100V può includere numerosi diffusori collegati in parallelo. Il limite massimo dipende dalla potenza complessiva assorbita: si consiglia, per ragioni di sicurezza e stabilità, di non superare l’80% della potenza massima disponibile sull’uscita della zona. Ad esempio, per un’uscita da 60W o 120W per zona, la somma delle potenze impostate sui diffusori collegati non dovrebbe superare rispettivamente 48W o 96W.

I diffusori per linea 100V sono dotati di trasformatore di adattamento d’impedenza con prese multiple ("tapping") che consentono di selezionare la potenza desiderata per ciascun diffusore (es. 1W, 3W, 6W, ecc.). L’uso dei diversi tappings permette di regolare il livello di potenza — e quindi di volume — di ciascun diffusore, ottimizzando la distribuzione sonora in base alle esigenze di ogni zona
