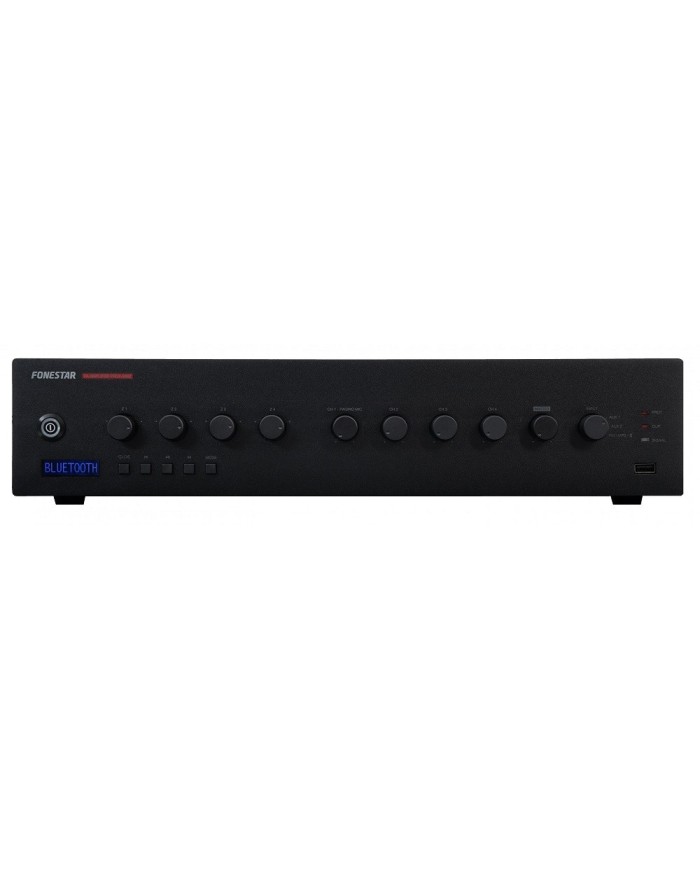

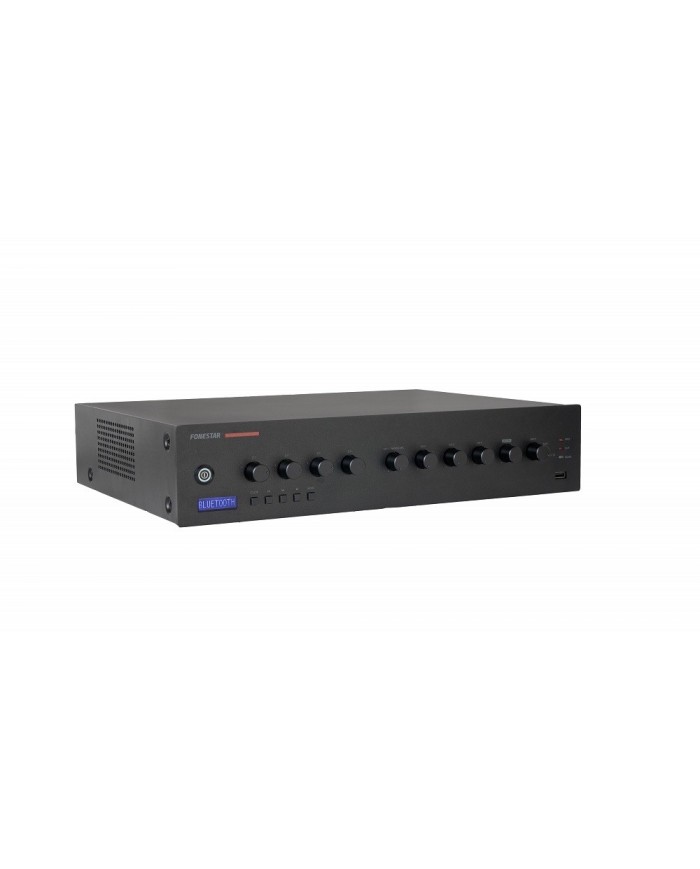

FONESTAR - Amplificatore pa 240w 4 zone di uscita con lettore bt/usb/fm PROX-240Z

Amplificatore PA con lettore Bluetooth®/USB/FM e selettore di zona degli altoparlanti.

Lo strumento migliore per i sistemi audio dei locali.

Affidabile per lunghe giornate lavorative.

Audio distribuito per impianti PA con altoparlanti 100 V, anche con uscita a bassa impedenza.

Lettore versatile per la musica di sottofondo.

Dispone di 2 uscite di zona con controllo del volume per diversi livelli di musica per zona.  Funzionamento intuitivo e design moderno e discreto.

Una soluzione adatta a qualsiasi budget.

Connessioni sicure e durevoli con bassa manutenzione.

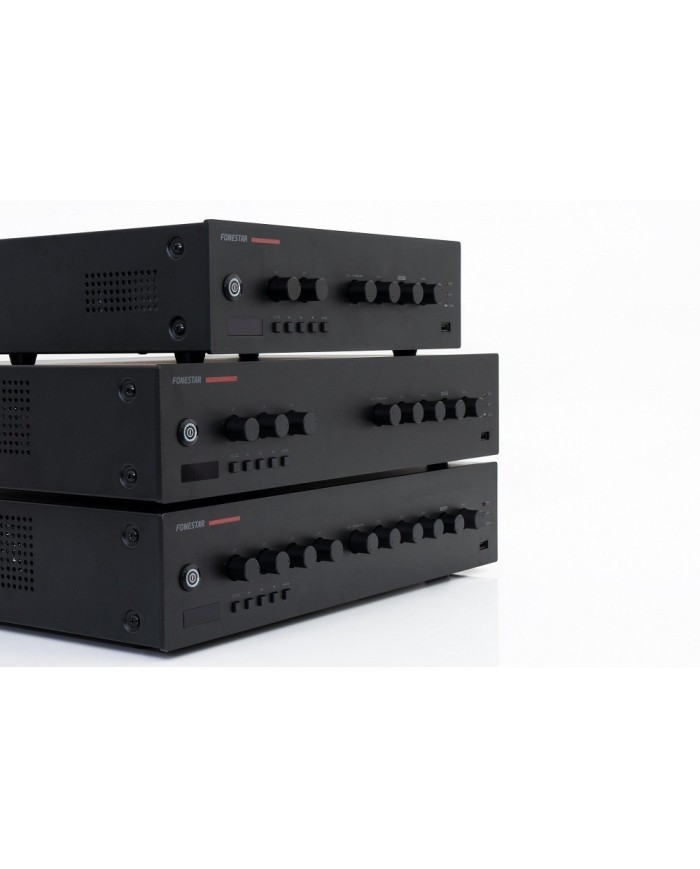

Può essere utilizzato su desktop o montato su rack.

Perfetto per sistemi di diffusione sonora e musica in filodiffusione con altoparlanti di linea da 100 V o a bassa impedenza.

Negozi al dettaglio, centri educativi, monumenti, mostre, bar, ristoranti, ecc.

Manuale utilizzo

Dati tecnici e misure

CARATTERISTICHE:

Amplificatore per la comunicazione al pubblico

Lettore Bluetooth/USB/FM.

Ingressi microfonici con controllo di mix, guadagno e livello di priorità.

Priorità di ingresso per livello di segnale.

Controlli di tono.

Uscite 100 V e 4 Ω.

4 zone di uscita con controllo volume e Off.

POTENZA: 240 W RMS

RISPOSTA: 60-20.000 Hz (-10 dB)

DISTORSIONE: THD+N: < 1% a 1 kHz

RAPPORTO S/N: >77dB

PROTEZIONI: Sovracorrente, CC e cortocircuito in uscita

INGRESSI:

Microfono/linea CH 1 bilanciato con Phantom 48V. Connettore combinato (XLR + 6,3 mm) ed euroblock.

Microfono/linea CH 2 bilanciati con Phantom 48V. Connettore Euroblock.

Livello segnale microfono: 6 mV RMS (-44 dBV) / 600 Ω

Livello segnale linea: 250 mV RMS (-12 dBV) / 100k Ω

2 AUX. 2 connettori RCA ed euroblock. Livello del segnale 300 mV RMS (-10 dBV) / 47.000 Ω

1 emergenza. Connettore Euroblock. Livello segnale linea altoparlanti 100 V

1 Mute (priorità emergenza) tramite chiusura contatto. Connettore Euroblock

USCITE:

1 riga. 2 connettori RCA. Livello del segnale 1,25 V RMS (+2 dBV)

Uscita altoparlanti 100 V o 4 Ω o 4 zone altoparlanti 100 V con selettore del volume a 5 posizioni e OFF.

Terminali a vite del connettore

IMPEDENZA: Linea 4 Ω e 100 V (166 Ω)

FUNZIONI: Priorità di ingresso (ingressi Voice over VOX):

100 V Ingresso di emergenza con massima priorità, attenua tutti gli altri ingressi.

Muto per chiusura contatto, attenua tutti gli ingressi tranne l'ingresso di emergenza 100 V.

Canale 1 con priorità su tutti gli altri ingressi, livello selezionabile.

Canale 2 con priorità sugli ingressi ausiliari, livello selezionabile.

Altre funzioni:

Spie di accensione, protezione, segnale di picco e segnale di uscita.

Raffreddamento a induzione senza ventola

PALYER:

Lettore Bluetooth/USB/FM per la riproduzione di musica di sottofondo

File MP3 e WAV supportati

Capacità massima della memoria USB 64 GB

Riproduzione automatica, la riproduzione si avvia automaticamente all'accensione

Memoria dell'ultima modalità selezionata

Memoria della modalità di riproduzione (casuale, ripetizione)

CONTROLLI:

Volume microfono

Selettore microfono/linea/phantom

Volume principale

Ingresso Aux o selettore lettore

Volume zone

Tono: bassi e alti (+/- 10 dB 100 Hz e 10k Hz)

Guadagno microfono

Livello segnale di attivazione prioritaria (VOX)

TEMPERATURA DI ESERCIZIO: Funzionamento: 0º ~ 40ºC

UMIDITÀ MASSIMA: 95%

ALIMENTAZIONE ELETTRICA: 230/115 V CA 50-60 Hz, 200 W

Fusibile CA 230 V 1,5 A / 115 V 3,15 A

DIMENSIONI: 320 x 94 x 281 mm di profondità

PESO: 11.5 kg

ACCESSORI: Antenna FM

Antenna Bluetooth

Cavo di alimentazione

Note per l'installazione

Per collegare diffusori a tensione costante 100V, è necessario connettere l’uscita della zona selezionata al primo diffusore della linea utilizzando un cavo per altoparlanti meglio se a doppio isolamento, con sezione adeguata a supportare la corrente corrispondente alla potenza complessiva erogata dall’amplificatore.

Il terminale “100V” dell’amplificatore deve essere collegato al polo positivo (+) del primo diffusore, mentre il terminale “COM” va collegato al polo negativo (–). Gli eventuali diffusori successivi vanno collegati in parallelo, mantenendo la corretta polarità: tutti i terminali positivi tra loro e tutti i terminali negativi tra loro, come illustrato negli schemi tipici di collegamento.

Un sistema di diffusione a linea 100V può includere numerosi diffusori collegati in parallelo. Il limite massimo dipende dalla potenza complessiva assorbita: si consiglia, per ragioni di sicurezza e stabilità, di non superare l’80% della potenza massima disponibile sull’uscita della zona. Ad esempio, per un’uscita da 60W o 120W per zona, la somma delle potenze impostate sui diffusori collegati non dovrebbe superare rispettivamente 48W o 96W.

I diffusori per linea 100V sono dotati di trasformatore di adattamento d’impedenza con prese multiple ("tapping") che consentono di selezionare la potenza desiderata per ciascun diffusore (es. 1W, 3W, 6W, ecc.). L’uso dei diversi tappings permette di regolare il livello di potenza — e quindi di volume — di ciascun diffusore, ottimizzando la distribuzione sonora in base alle esigenze di ogni zona.
